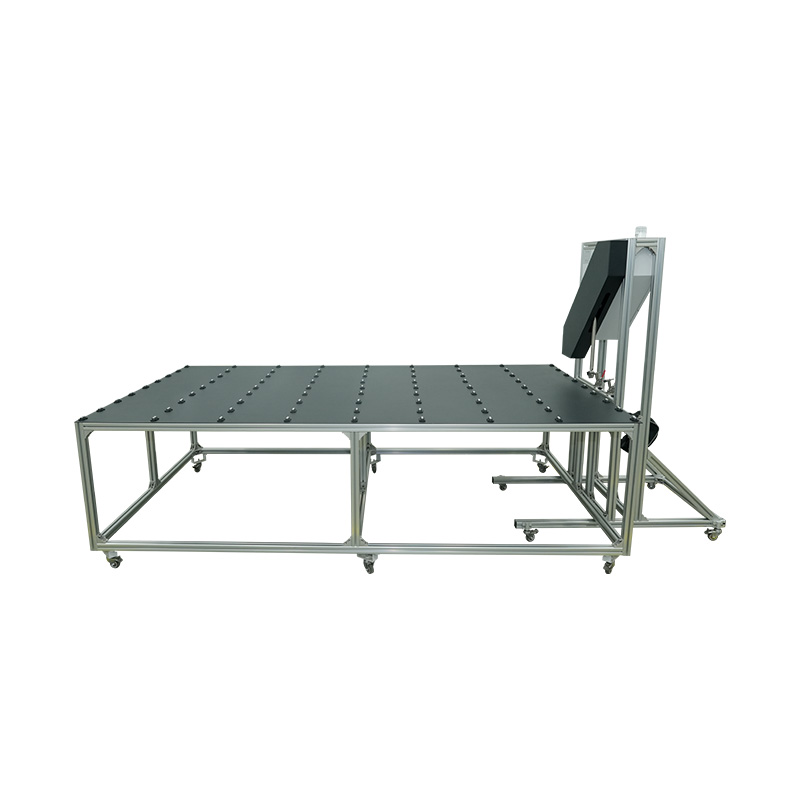

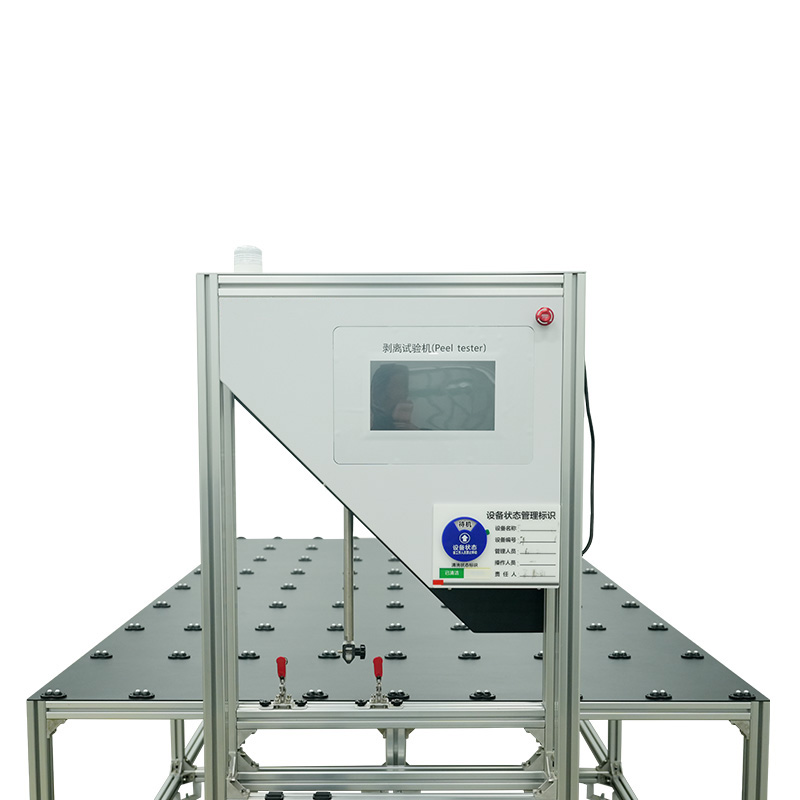

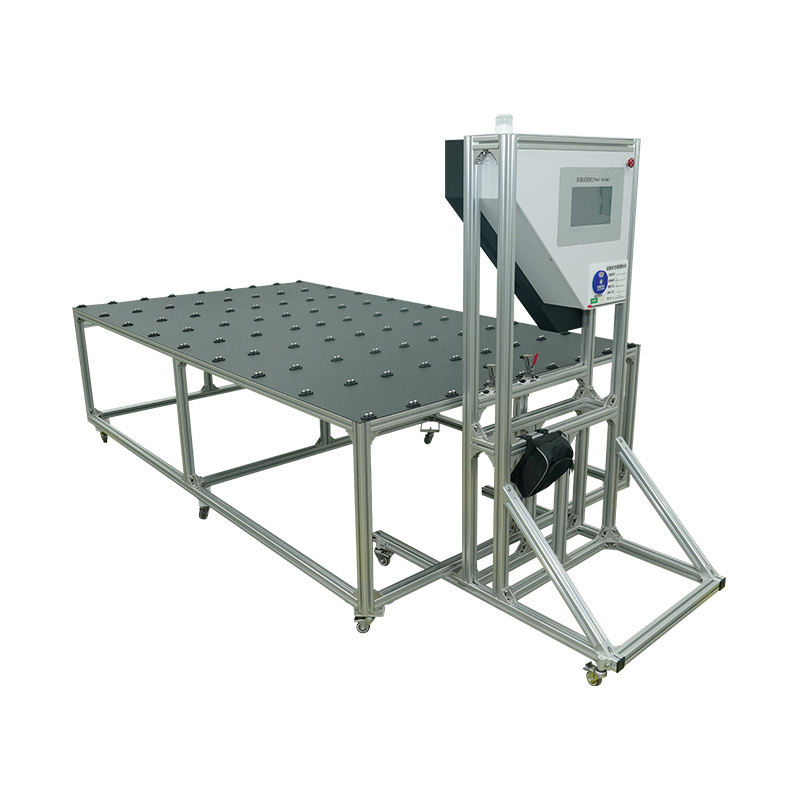

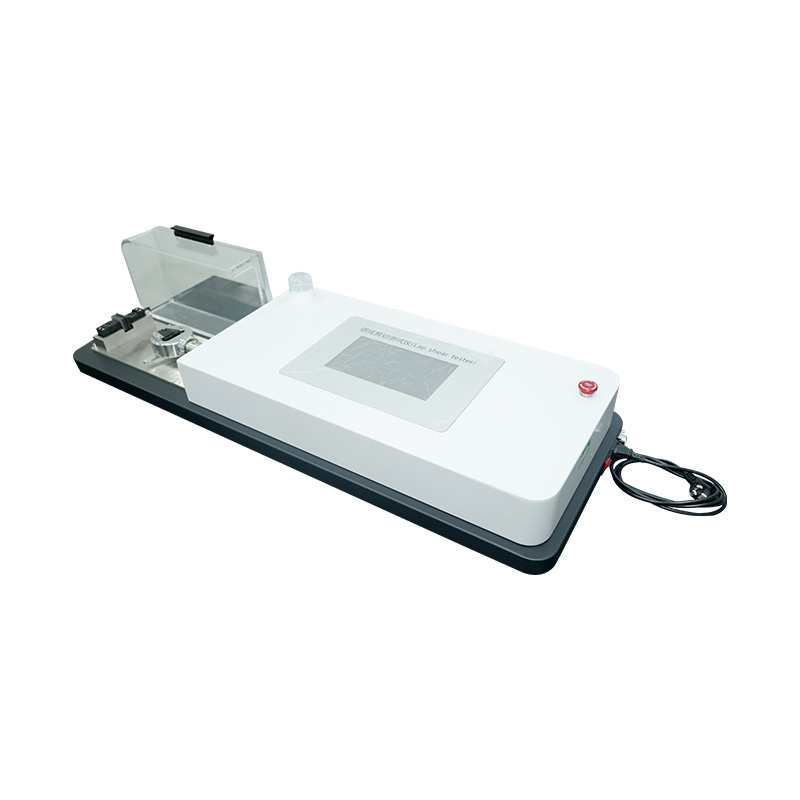

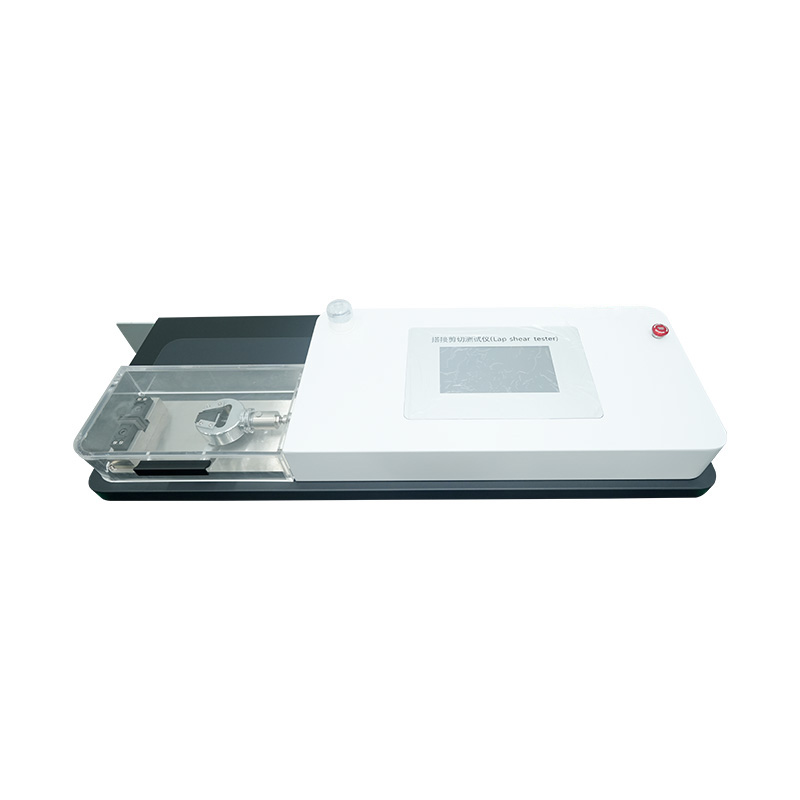

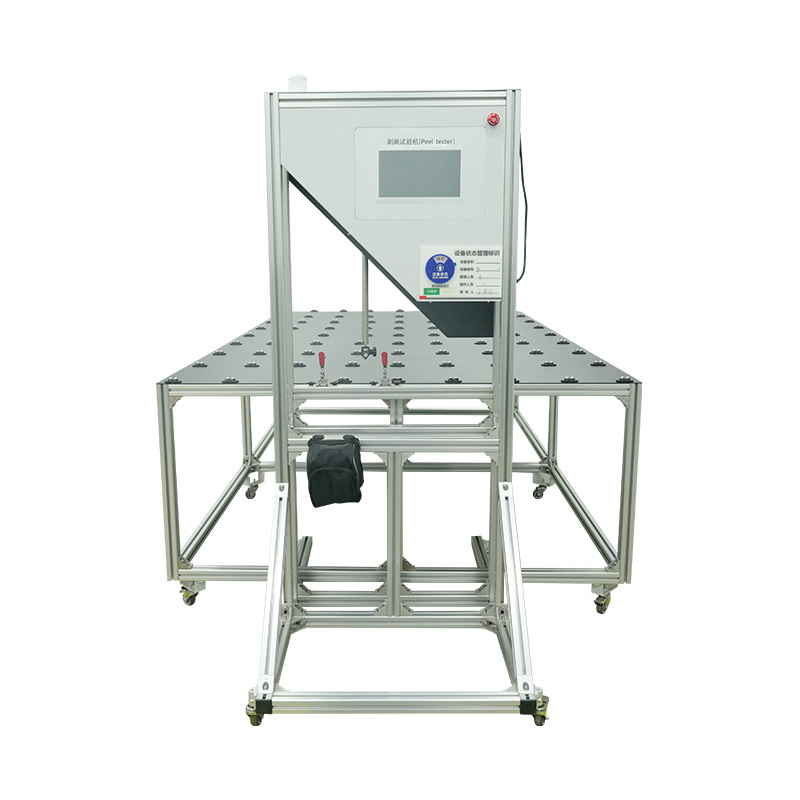

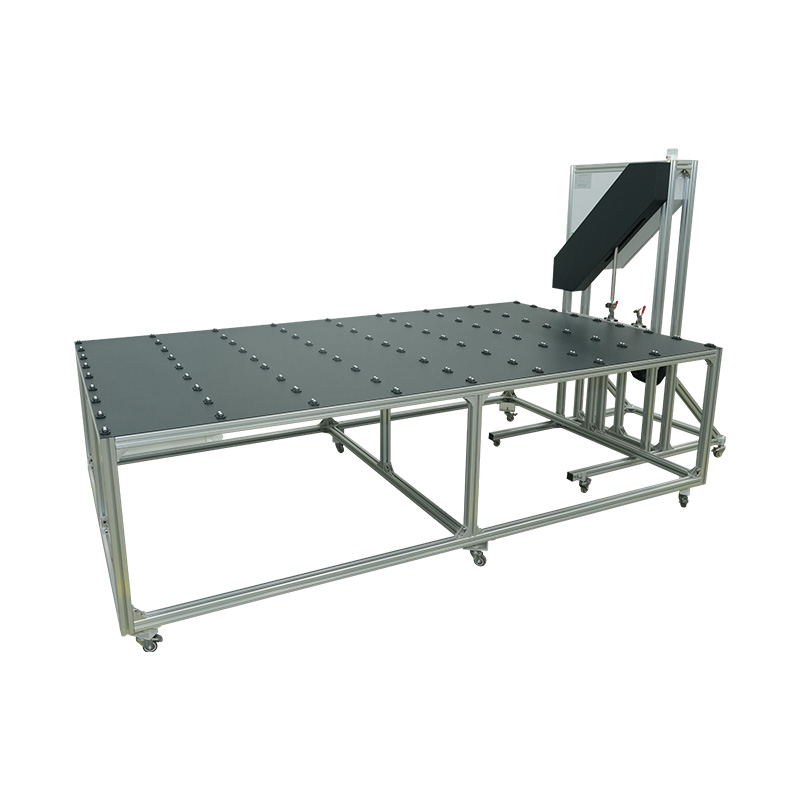

Test ljuštenja i ispitivač čvrstoće na smicanje

Koliko je važna kalibracija za test ljuštenja i ispitivač čvrstoće na smicanje za fotonaponske (pv) module i kako se to radi?

Uvod: Temelj pouzdanih podataka

U preciznom svijetu proizvodnje fotonaponskih modula, osiguranje kvalitete nije samo kiliak u procesu; to je temeljno jamstvo učinkovitosti, dugovječnosti i sigurnosti proizvoda. U srcu ovog jamstva za integritet enkapsulacije leži test ljuštenja i ispitivač čvrstoće na smicanje za fotonaponske (pv) module . Zadatak ovog sofisticiranog instrumenta je kvantitativno mjerenje adhezivne snage između kritičnih slojeva — kao što su staklo, etilen-vinil acetat (EVA) ili poliolefinski elastomer (poe) inkapsulant, solarne ćelije i stražnja ploča. Ta su mjerenja vitalna jer izravno kilieliraju sa sposobnošću modula da se odupre raslojavanju, primarnom načinu kvara koji može dovesti do gubitka snage, prodora vlage i na kraju, katastrofalnog kvara. Međutim, podaci koje generira ovaj tester vjerodostojni su onoliko koliko i postupak kalibracije koji ih podupire. Bez redovite i pedantne kalibracije, najnapredniji test ljuštenja i ispitivač čvrstoće na smicanje preklopa za fotonaponske (pv) module postaje nešto više od skupog komada metala, proizvodeći brojeve upitne valjanosti koji mogu ugroziti cijelu proizvodnu seriju ili projekt istraživanja i razvoja.

Kritična uloga kalibracije: Više od obične rutinske provjere

Kalibracija je čin usporedbe mjerenja instrumenta s poznatim referentnim standardom kako bi se kvantificirale i eliminirale sve pogreške u njegovoj točnosti. Za test ljuštenja i ispitivač čvrstoće na smicanje za fotonaponske (pv) module, ovo nije puka administrativna formalnost već tehnički imperativ. Važnost ovog procesa može se raščlaniti na nekoliko ključnih područja.

Prvo i najvažnije, kalibracija osigurava cjelovitost i sljedivost podataka . Rezultati ovih testera, kao što je vrijednost čvrstoće na ljuštenje od 180 stupnjeva ili čvrstoća na smicanje preklopa u njutnima po kvadratnom milimetru, koriste se za provjeru zadovoljavaju li materijali stroge međunarodne standarde kao što su iec 61215 , iec 61730-2 (mst 35 i mst 36) , i iec 62788-1-4 . Ovi standardi definiraju minimalne prihvatljive razine prianjanja potrebne da bi modul bio certificiran kao pouzdan za dugotrajnu primjenu na terenu. Netočni podaci mogli bi dovesti do prihvaćanja nestandardnih modula, riskirajući prijevremeni kvar na terenu ili odbacivanje savršeno dobrih modula, što bi rezultiralo nepotrebnim financijskim gubitkom. Precizna kalibracija osigurava sljedivost – potrebnu za dokazivanje da se svakoj podatkovnoj točki može vjerovati i da je povezana s nacionalnim ili međunarodnim mjernim standardima.

Drugo, kalibracija je neophodna za kontrola procesa i poboljšanje kvalitete . U proizvodnom okruženju, dosljedna čvrstoća prianjanja ključni je pokazatelj učinkovitosti. Mala pomaka u mjernoj ćeliji ispitivača ili senzoru pomaka mogu prikriti prave trendove u proizvodnom procesu. Na primjer, postupno smanjenje izmjerene čvrstoće na ljuštenje može se pogrešno protumačiti kao problem s postupkom EVA laminacije, dok zapravo sam ispitivač odstupa od specifikacije. Redovita kalibracija izolira izvedbu opreme za testiranje od izvedbe materijala, omogućujući inženjerima donošenje točnih odluka temeljenih na podacima za optimizaciju parametara laminacije kao što su temperatura, tlak i vrijeme vakuuma.

Nadalje, kalibracija vrijedi usklađenost i certificiranje . Revizori i certifikacijska tijela zahtijevaju dokumentirane dokaze da se sva oprema za testiranje redovito održava i kalibrira. Robusni program kalibracije, koji često zahtijeva akreditaciju prema standardima kao što je ISO/iEC 17025, neosporan je aspekt rada certificiranog laboratorija za ispitivanje fotonaponskih modula. Bez toga, cjelokupna valjanost izvješća o ispitivanju može se dovesti u pitanje, potencijalno poništavajući certifikate proizvoda.

Konačno, kalibracija štiti ulaganja i smanjuje rizik . A test ljuštenja i ispitivač čvrstoće na smicanje za fotonaponske (pv) module je značajna kapitalna investicija. Pravilna kalibracija održava njegovu točnost i pouzdanost tijekom vremena, čuvajući tu investiciju. Što je još važnije, umanjuje ogroman financijski i reputacijski rizik povezan s otpremom proizvoda koji mogu zakazati na terenu zbog neotkrivenih grešaka u enkapsulaciji. To je proaktivna mjera koja je uvelike isplativija od rješavanja jamstvenih zahtjeva i opoziva.

Proces kalibracije: Sustavni pristup

Kalibracija a test ljuštenja i ispitivač čvrstoće na smicanje za fotonaponske (pv) module je detaljan postupak koji bi trebali izvesti obučeni tehničari, često koristeći akreditirane usluge kalibracije. Proces obično uključuje provjeru točnosti dvaju primarnih sustava: sustava za mjerenje sile i sustava za kontrolu pomaka ili brzine.

1. Priprema predkalibracije
Prije bilo kakvog mjerenja provodi se vizualni pregled opreme. To uključuje provjeru bilo kakvog fizičkog oštećenja okvira tereta, rukohvata i učvršćenja. Rukohvati koji se koriste za testove ljuštenja (često valjkasti rukohvati) i testovi preklopnog smicanja (obično klinasti ili pneumatski rukohvati) moraju se pregledati na istrošenost i poravnanje, budući da neporavnati rukohvati mogu unijeti značajne momente savijanja i pogreške u mjerenje. Ispitivač treba biti instaliran u kontroliranom okruženju, bez vibracija i značajnih temperaturnih oscilacija, prema specifikacijama proizvođača.

2. Kalibracija sustava za mjerenje sile
Srce testera je njegov pretvarač sile ili mjerna ćelija. Kalibracija ovog sustava je najvažnija.

• Referentni standardi: kalibracija se izvodi pomoću referentne mjerne ćelije kalibracijske razine or mrtve težine koji se sami mogu pratiti do nacionalnih standarda (npr. nist u Sjedinjenim Državama ili nim u Kini). Vlastiti utezi obično se koriste za niže raspone sile i daju najveću moguću točnost za provjere.
• Postupak: referentni etalon spojen je u seriju s vlastitom mjernom ćelijom ispitivača. Stroju se zatim naređuje da primijeni silu napetosti (a ponekad i kompresije, ako je primjenjivo) kroz niz točaka povećanja i smanjenja u cijelom rasponu sile instrumenta. Na primjer, mjerenja se mogu izvršiti na 10%, 20%, 50%, 80% i 100% kapaciteta instrumenta.
• Analiza podataka: u svakoj točki sile, očitanje iz referentnog standarda uspoređuje se s očitanjem iz sustava ispitivača. Pogreška se izračunava, a parametri poput ponovljivost , preciznost , i histereza se ocjenjuju. Cilj je osigurati da je pogreška mjerenja sile unutar tolerancija koje je naveo proizvođač i relevantnih standarda ispitivanja, često unutar ±0,5% ili bolje od naznačene vrijednosti.

3. Kalibracija sustava zapremnine i brzine
Brzina kojom se test izvodi ključna je za dobivanje usporedivih rezultata, budući da čvrstoća prianjanja može biti osjetljiva na brzinu.

• Referentni standardi: ova se kalibracija izvodi pomoću a kalibrirani pretvarač pomaka ili a laserski interferometar .
• Postupak: referentni pretvarač je postavljen za mjerenje stvarnog pomaka križne glave. Križna glava stroja se zatim pomiče različitim određenim brzinama (npr. 50 mm/min, 100 mm/min, 200 mm/min) preko poznate udaljenosti.
• Analiza podataka: vrijednosti pomaka i brzine koje je objavio ispitni stroj uspoređuju se s vrijednostima izmjerenim referentnim standardom. Provjerava se da su točnost položaja križne glave i dosljednost brzine unutar prihvatljivih granica, obično mali postotak postavljene vrijednosti.

4. Verifikacija softvera i prikupljanja podataka
Modernim ispitivačima upravlja sofisticirani softver. Kalibracija također uključuje provjeru da softver ispravno prikuplja, obrađuje i prijavljuje podatke sa senzora. To može uključivati ​​unos poznatih električnih signala u sustav za prikupljanje podataka radi simulacije izlaza senzora i potvrđivanje da ih softver ispravno tumači.

5. Dokumentacija i potvrde
Nakon uspješnog završetka kalibracije, a potvrda o umjeravanju se izdaje. Ovaj dokument je ključni zapis. Detaljno opisuje postupke koji su slijedili, korištene standarde, uvjete okoline, postojeće podatke (ako su bili izvan tolerancije prije prilagodbe) i podatke u onom stanju (nakon prilagodbe). Također će navesti mjernu nesigurnost za sam proces kalibracije. Bilježe se sve prilagodbe učinjene kako bi se oprema uskladila sa specifikacijama. Ovaj certifikat pruža potreban dokaz o sljedivosti i usklađenosti za revizore i kupce.

Tipični sažetak kalibracije može se prikazati na sljedeći način:

Implementacija kalibracijskog programa: Učestalost i usluga

Uspostava rutinskog rasporeda kalibracije je neophodna. Učestalost kalibracije ovisi o nekoliko čimbenika: učestalosti korištenja testera, kritičnosti mjerenja, stabilnosti opreme i zahtjevima standarda kvalitete. Uobičajena praksa je godišnja kalibracija ciklus. Međutim, ako se oprema intenzivno koristi ili u kritičnom okruženju kontrole kvalitete, može biti opravdan polugodišnji raspored. Osim toga, mnogi objekti izvode međuprovjere korištenje dnevnih ili tjednih kontrolnih uzoraka ili jednostavnijih uređaja za provjeru kako bi se osiguralo da oprema ostane u stanju kontrole između potpunih kalibracija.

Tvrtke mogu birati između dvije glavne opcije usluge: kućna kalibracija or akreditirana usluga kalibracije treće strane . Interna kalibracija zahtijeva značajna ulaganja u referentne standarde, obučeno osoblje i uspostavljen sustav kvalitete za održavanje sljedivosti. Za većinu proizvođača i laboratorija, angažiranje akreditiranog vanjskog pružatelja usluga kalibracije najučinkovitija je i najpouzdanija metoda. Ovi pružatelji usluga šalju mobilne laboratorije na lokaciju ili zahtijevaju da se instrument pošalje u njihov pogon, osiguravajući da se kalibracija izvodi prema najvišim akreditiranim standardima.

Kalibracija a test ljuštenja i ispitivač čvrstoće na smicanje za fotonaponske (pv) module temeljni je stup osiguranja kvalitete u fotonaponskoj industriji. Nadilazi jednostavan zadatak održavanja, služeći kao kritična veza koja osigurava pouzdanost, točnost i sljedivost podataka koji se koriste za procjenu trajnosti solarnih modula. Bez toga, pouzdanost rezultata ispitivanja nestaje, ugrožavajući kvalitetu proizvoda, usklađenost s propisima i na kraju, financijski i ugled proizvođača. Primjenom rigoroznog i redovitog programa kalibracije, potkrijepljenog temeljitom dokumentacijom, tvrtke mogu imati puno povjerenje u svoja mjerenja čvrstoće prianjanja. To ih samopouzdanje osnažuje za proizvodnju visokokvalitetni, pouzdani fotonaponski moduli koji će raditi kako se očekuje desetljećima na terenu, podržavajući tako globalni prijelaz na održivu energiju s integritetom i tehnološkom izvrsnošću.
