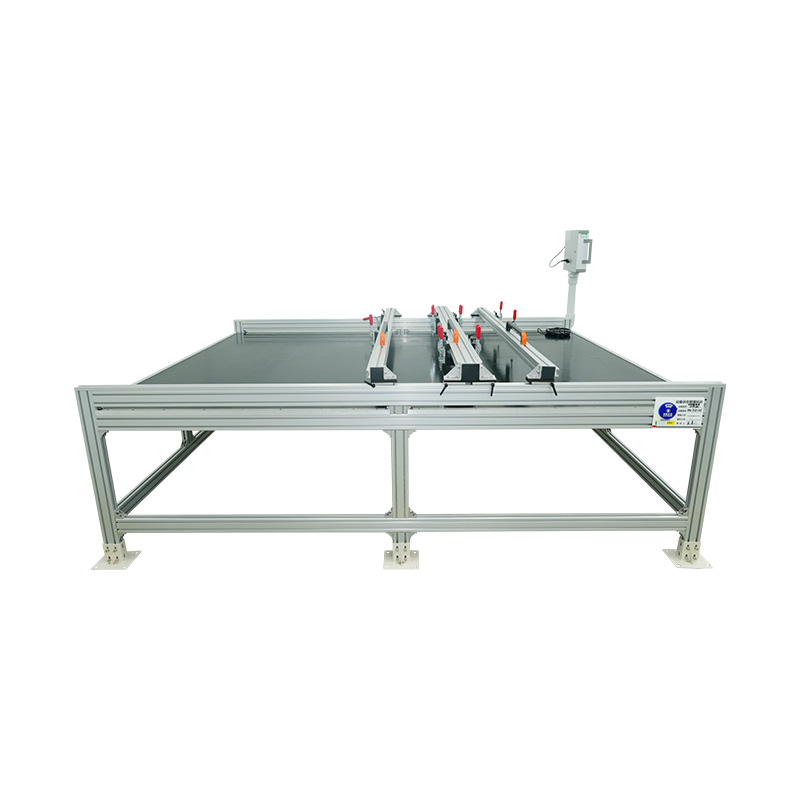

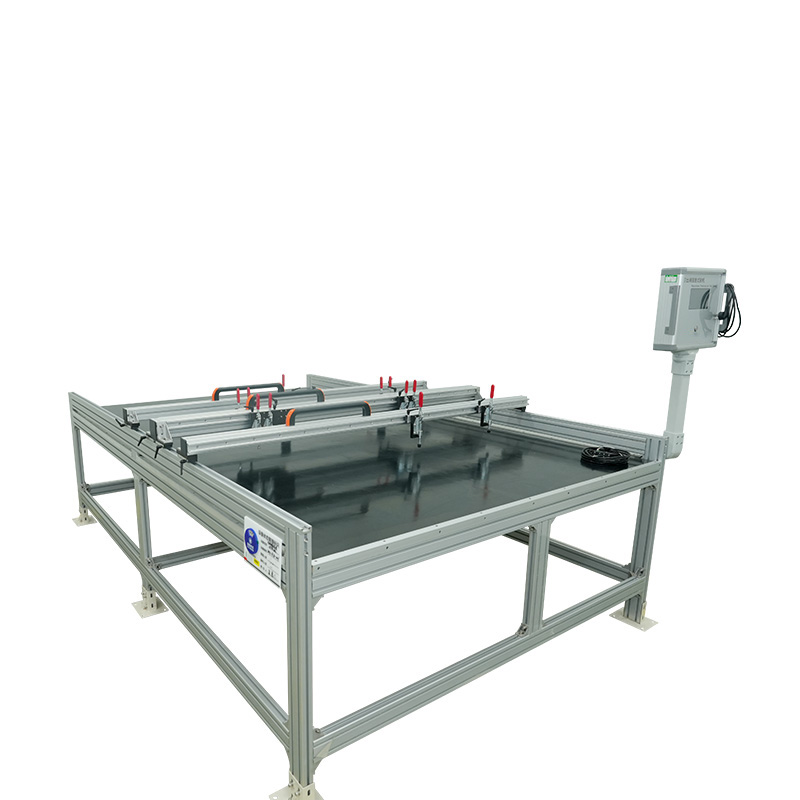

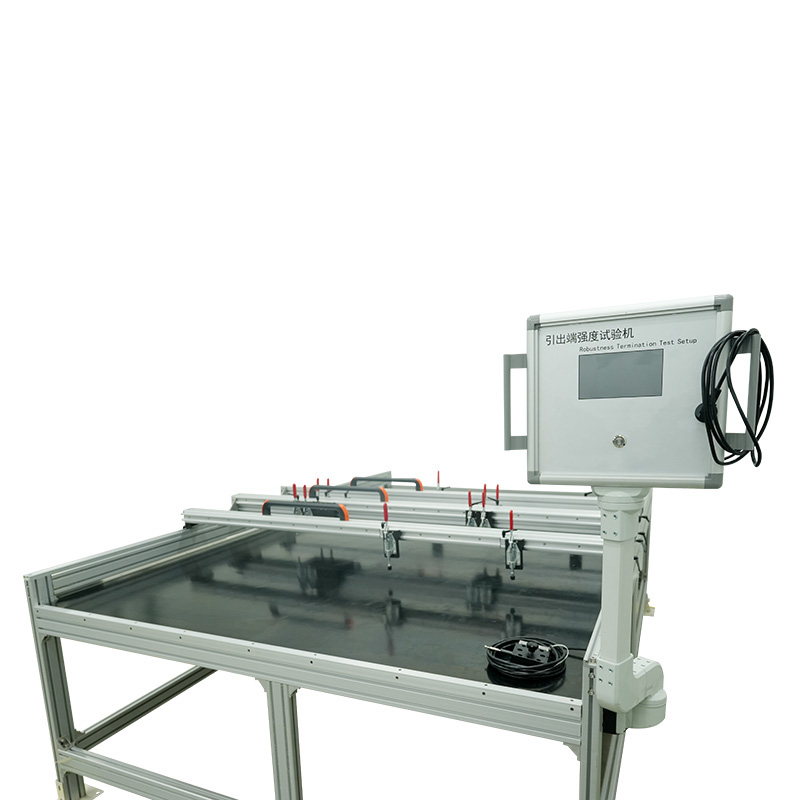

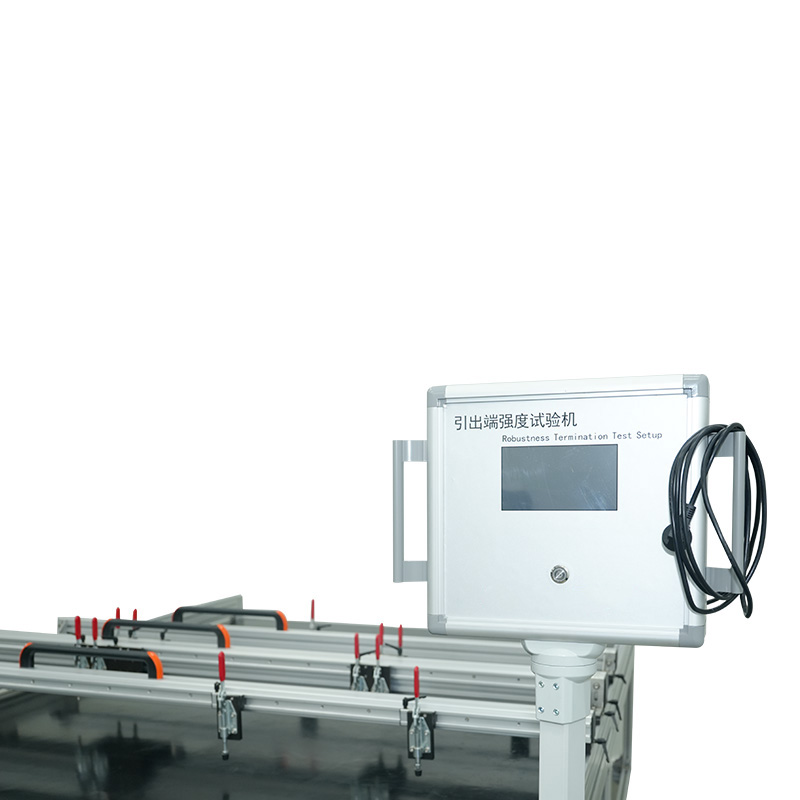

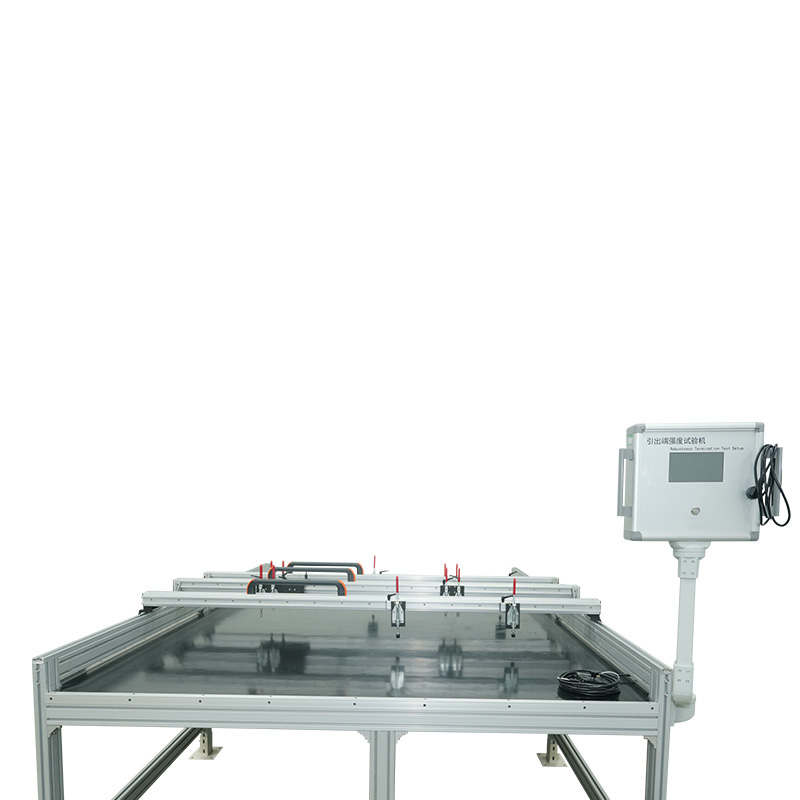

Ispitivač otpornosti završetaka

Kako se robusnost uređaja za ispitivanje završetaka prilagođava različitim veličinama i oblicima konektora?

U preciznom svijetu proizvodnje i osiguranja kvalitete, integritet svake komponente je najvažniji. To posebno vrijedi za električne veze, koje služe kao kritične arterije prijenosa energije i podataka u svemu, od potrošačke elektronike do zrakoplovnih sustava. Jedan pogrešan završetak može dovesti do kvara sustava, sigurnosnih opasnosti i značajnog financijskog gubitka. Kako bi ublažio te rizike, ispitivač robusnosti završetaka postao je nezamjenjiv instrument u validacijskim laboratorijima diljem svijeta. Njegova primarna funkcija je primjena kontroliranih mehaničkih naprezanja - povlačenja, guranja i smicanja - na električne završetke kako bi se potvrdilo da mogu izdržati zahtjeve instalacije, održavanja i rada. Međutim, ogromna raznolikost tipova konektora, od osjetljive fotonaponske razvodne kutije do jakih automobilskih pinova, predstavlja temeljni izazov: kako jedan komad opreme može točno i pouzdano testirati tako široku raznolikost oblika?

Kritična uloga ispitivanja u industrijskim primjenama

Potreba za rigoroznim testiranjem završetka nije proizvoljna; kodificiran je u međunarodnim standardima koji definiraju mjerila sigurnosti i pouzdanosti za cijele industrije. Standardi kao što su IEC 61215-MQT 14 , IEC 61730-2-MST 42 , i UL 1703 izričito nalažu testove za robusnost završetaka, posebno u sektorima kao što su fotonaponska i automobilska elektronika. Ovi testovi osmišljeni su za simulaciju mehaničkih naprezanja u stvarnom svijetu. Na primjer, tijekom postavljanja solarne ploče, tehničar bi mogao nenamjerno povući kabel ili primijeniti silu uvijanja na konektor. A test povlačenja terminala osigurava da veza unutar razvodne kutije neće olabaviti ili puknuti, održavajući električni kontinuitet i sprječavajući potencijalno stvaranje luka, što je opasnost od požara.

Slično tome, u automobilskoj industriji konektori moraju izdržati stalne vibracije, toplinske cikluse i povremeno povlačenje tijekom popravaka. Ispitivač otpornosti priključaka potvrđuje da će ove komponente raditi pouzdano tijekom životnog vijeka vozila. Posljedice neuspjeha u ovim primjenama su teške, naglašavajući neospornu potrebu za sveobuhvatnim testiranjem. Univerzalna primjenjivost ovih standarda znači da uređaj za testiranje mora biti jednako univerzalan u svojoj sposobnosti, sposoban neprimjetno prijeći s testiranja tanke žice promjera 2 mm na malom senzoru na robusnu kabelsku stopicu od 20 mm koja se koristi u sustavima za pohranu energije. Ovaj zahtjev pokreće temeljnu filozofiju dizajna iza svestranih testera.

Temeljni princip rada uređaja za ispitivanje čvrstoće završetaka

U svojoj biti, uređaj za ispitivanje robusnosti završetaka je precizan mehanički sustav dizajniran za primjenu kontrolirane sile na završetak i mjerenje njegovog odziva. Osnovne komponente uključuju kruti okvir, mjernu ćeliju visoke točnosti (senzor sile), sustav pokretanja (često servo motor za glatko, programabilno kretanje) i sofisticirani digitalni upravljač. Ispitivač izvršava određeni ispitni program, koji diktira vrstu sile (vlačna, kompresijska, posmična), brzinu kojom se primjenjuje, maksimalnu silu koju treba postići i vrijeme zadržavanja.

Kritična interakcija, međutim, događa se na točki kontakta: gdje stroj hvata uzorak. Stroj može primijeniti ogromnu silu, ali ako se uzorak ne drži sigurno i ispravno, rezultati testa su nevažeći. Neispravno stegnuti konektor može skliznuti, biti zgnječen pretjeranom silom ili doživjeti koncentraciju naprezanja na točki držanja, a ne na samom završetku. To dovodi do preranog i netočnog načina kvara. Stoga, cijela premisa točnog testa počiva na sposobnosti savršenog sučelja s uređajem koji se testira. Ovdje nastaje izazov smještaja koji se rješava kroz sustav modularnih učvršćenja i prilagodljivog alata. To je učvršćenje i stisak koji pretvaraju sirovu silu stroja u precizan, ponovljiv i standardno usklađen test za bilo koju geometriju konektora.

Primarne metode za prilagođavanje različitih veličina i oblika

Prilagodba različitih uzoraka postiže se višestranim pristupom usredotočenim na modularnost, precizne alate i napredne sustave upravljanja.

1. modularni sustavi učvršćenja i prilagođeni alati

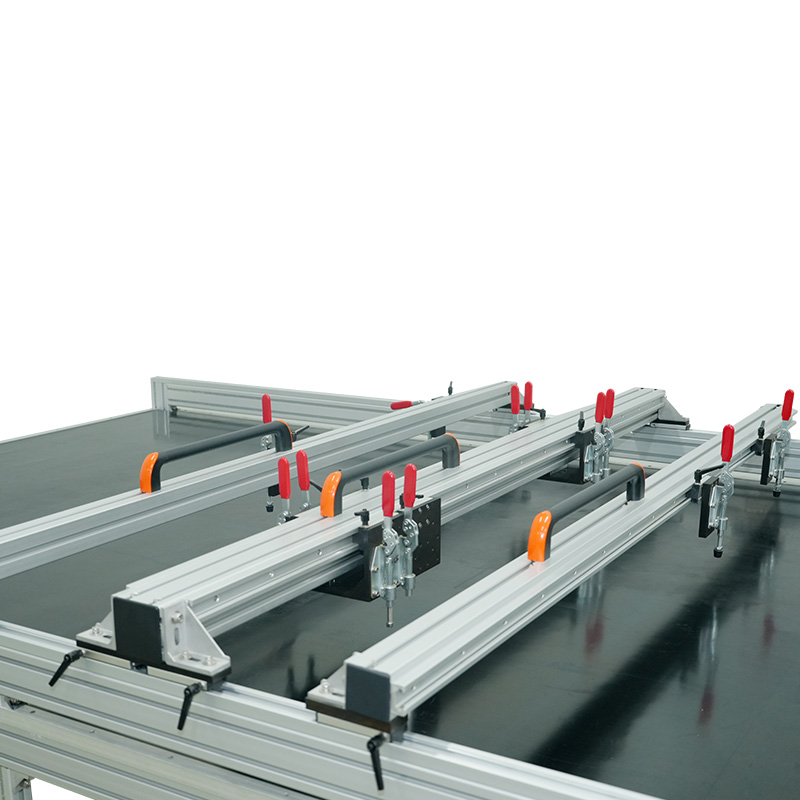

Najizravnije i najučinkovitije rješenje je korištenje modularnog sustava učvršćenja. Umjesto da bude fiksni, monolitni uređaj, visokokvalitetni tester robusnosti završetaka dizajniran je sa standardiziranim sučeljima za montažu na pokretnoj križnoj glavi i osnovnoj ploči. To omogućuje korištenje velike zbirke izmjenjivih rukohvata i učvršćenja.

• Univerzalne mehaničke ručke: Za testove izvlačenja žice i kabela koristi se niz izmjenjivih čeljusti. Ove čeljusti dolaze u različitim veličinama i teksturama površine (glatke, nazubljene, s V-žljebovima) kako bi se prilagodile različitim promjerima žice bez rezanja vodiča ili dopuštanja klizanja. Za vrlo tanku žicu mogu se koristiti male, glatke čeljusti s laganom silom stezanja, dok bi se za veliki, grubi kabel odabrale velike, nazubljene čeljusti koje bi zagrizle u izolaciju i pružile čvrsto držanje.
• Specijalizirana prilagođena oprema: Mnogi se konektori ne mogu testirati jednostavnim držanjem. Zahtijevaju posebno dizajnirano učvršćenje koje oponaša stvarni spojni konektor ili pruža određenu površinu za zahvaćanje. Na primjer, testiranje terminalne igle često zahtijeva učvršćenje koje sigurno drži plastično tijelo konektora dok je minijaturna kuka ili kandža pričvršćena na samu iglu za primjenu sile povlačenja. Renomirani proizvođači, uključujući one s fokusom na precizno inženjerstvo, često nude usluge dizajna i proizvodnje za takav prilagođeni alat. Kao jedan od rijetkih domaćih proizvođača specijaliziranih za istraživanje i proizvodnju komora za simulaciju okoliša velikih razmjera i opreme za optičku simulaciju, Shanghai Houyao Testing Equipment Co., Ltd. je samostalno razvio napredne proizvode i ima sposobnost pružanja takvih rješenja po mjeri. Privrženost tvrtke načelima integriteta i usluge usmjerene na ljude osigurava da su ti uređaji dizajnirani da zadovolje točne zahtjeve kupaca i međunarodne standarde.
• Adapteri i montažne ploče: Paket adaptera omogućuje montiranje standardnih rukohvata pod različitim kutovima ili spajanje na mjernu ćeliju u različitim konfiguracijama. Ovo je ključno za primjenu čistih posmičnih sila ili za ispitivanje završetaka koji nisu poravnati s primarnom osi stroja.

2. višeosna prilagodljivost i precizno poravnanje

Robustan okvir za testiranje dobar je onoliko koliko je dobar i njegovo poravnanje. Neusklađenost može unijeti momente savijanja u test, primjenjujući neaksijalne sile koje poništavaju rezultate i mogu oštetiti uzorak. Vrhunski testeri imaju značajnu prilagodljivost u svojim fazama.

• X-Y-Z podesive faze: Osnovna ploča na kojoj je uzorak montiran često je podesiva platforma koja se može pomicati u vodoravnoj (X i Y) i okomitoj (Z) ravnini. To omogućuje operateru da savršeno poravna točku završetka sa središtem primijenjene sile, osiguravajući čisto aksijalno povlačenje ili guranje. Ovo je apsolutno kritično za testiranje konektora čudnog oblika ili završetaka koji nisu središnje smješteni na komponenti.
• Podešavanje rotacije: Neka učvršćenja uključuju slobodu rotacije, dopuštajući da se držač sam poravna s uzorkom kako se primjenjuje sila, sprječavajući bočno opterećenje.

3. napredni softver za kontrolu i senzore

Hardver je osnažen inteligentnim softverom koji omogućuje preciznu konfiguraciju koja odgovara uzorku.

• Programabilni parametri: Softver omogućuje operateru da definira svaki aspekt testa: udaljenost zahvata od završetka, brzinu približavanja, silu predopterećenja, ispitnu brzinu, maksimalnu silu i osjetljivost otkrivanja loma. Za krhki mali konektor programirana je niska sila predopterećenja i mala ispitna brzina kako bi se spriječilo oštećenje od udarca. Za veliki, robusni završetak, može se koristiti veća sila i veća brzina kako bi se ubrzao test.
• Praćenje i prikupljanje podataka u stvarnom vremenu: Softver pruža grafički prikaz primijenjene sile u stvarnom vremenu. Operater može promatrati bilo kakve anomalije, kao što je iznenadni pad sile koji ukazuje na klizanje, i prekinuti test ako učvršćenje ne radi ispravno. Ova povratna informacija bitna je za provjeru same postavke testa prije nastavka s punom serijom uzoraka.

Razmatranja za odabir učvršćenja i alata

Odabir pravog učvršćenja sustavan je proces temeljen na uzorku i standardu.

Sposobnost modernog ispitivač robusnosti završetaka prilagođavanje širokog spektra veličina i oblika konektora nije stvar slučajnosti već promišljenog, sofisticiranog inženjeringa. To se postiže holističkim sustavom koji kombinira kruti i precizni mehanički okvir s opsežnom bibliotekom modularnih, izmjenjivih učvršćenja i alata. Ovaj hardver je vođen inteligentnim, programabilnim softverom koji omogućuje fino podešavanje parametara ispitivanja prema specifičnim svojstvima svakog pojedinačnog uzorka. Rezultat je vrlo prilagodljiva validacijska platforma koja može osigurati mehanički integritet svega, od najmanjeg kabela senzora do najveće stopice kabela za napajanje.

Ova fleksibilnost ključna je za proizvođače i ispitne laboratorije diljem svijeta zrakoplovstvo , automobilska elektronika , fotonaponski , i industrije skladištenja energije , koji moraju potvrditi svoje proizvode prema strogim međunarodnim standardima. Ulaganjem u svestran ispitivač robusnosti završetaka opremljeni odgovarajućim učvršćenjem, dobivaju alat za budućnost koji može osigurati sigurnost proizvoda, pouzdanost i usklađenost, bez obzira na to kako se dizajn konektora može razvijati. Predanost pružanju tako naprednih, prilagodljivih rješenja za testiranje ono je što određene dobavljače pozicionira kao pouzdane partnere u globalnoj industriji testiranja. Shanghai Houyao Testing Equipment Co., Ltd., svojom predanošću inovacijama i kvaliteti, pridonosi ovom ekosustavu razvojem opreme koja ispunjava te složene zahtjeve, pomažući osigurati da komponente koje su temeljne za naš moderni tehnološki svijet budu izgrađene da traju.
